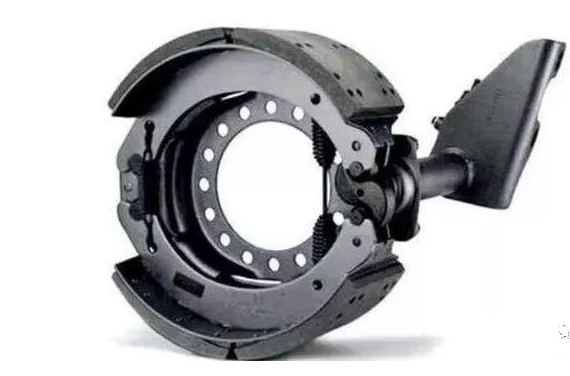

1制動鼓與制動蹄摩擦片間隙

制動蹄中部：

● 手調臂：0.4-0.8 mm

● 自調臂：1-1.2 mm

制動蹄中部（LNG牽引車）：

● 手調臂：0.5-0.7 mm

● 自調臂：0.4-0.8 mm

2制動鼓與制動蹄摩擦片間隙

用梅花扳手套在調整臂的蝸桿軸頭部，旋轉蝸桿軸，使摩擦片與制動鼓接觸，然后反向旋轉蝸桿軸。

手調臂：反轉時聽到"咔" 3~4聲。

自調臂：反向轉動3/4圈。

● 此時制動鼓應能自由轉動，不與任何零件擦碰。

● 檢查制動氣室推桿行程。

● 后橋應在 40 ±5 mm 的范圍內。

注意

● 嚴禁用擰動制動氣室推桿連接叉的方法來改變推桿行程。

● 鼓式制動器進行調整時，一定要將車停在平坦的地方，并保證儲氣筒氣壓在700kPa以上。

● 用三角墊木將車輪前后塞住，解除駐車制動后，才能調整后制動器間隙。

3制動器間隙手動調整方法

新車或更換新摩擦片投入使用后，由于蹄鼓間隙不正常、新摩擦片受熱膨脹或在山區行駛 （制動頻繁）使間隙過小，影響正常使用時，可通過手工方式調大制動間隙。用梅花扳手套在自動調整臂的蝸桿軸頭部，旋轉蝸桿軸，使摩擦片與制動鼓接觸，然后反向旋轉蝸桿軸。

手調臂：反轉時聽到"咔" 3~4聲。

自調臂：反向轉動3/4圈。

● （反向擰動蝸桿軸力矩較大）。此時制動鼓應能自由轉動，不與任何零件擦碰，或使用塞尺來進行測量，調整制動器間隙至合適的范圍內 。

● 檢查制動氣室推桿行程后橋應在40±5mm 的范圍內（氣壓300kPa）。

● 當自動調整臂使用時間較長，或未及時保養、潤滑，無法轉動蝸桿軸時，可把自動調整臂上的小銷軸取下，按照上述方法操作調整，即可使用。此時調整臂失去自動調整功能，應及時到修理服務站進行修理或更換自動調整臂。

注意

● 除上述情況外，禁止手動調節制動間隙。

● 定期檢查磨擦片磨損情況，以防由于磨擦片過度磨損造成制動失效。

● 手動調節制動間隙時，嚴禁用擰動制動氣室推桿連接叉的方法來改變推桿行程。

● 對鼓式制動器進行手工調整時，一定要將車停在平坦的地方，并保證儲氣筒氣壓在700kPa 以上。

● 用三角墊木將車輪前后塞住，解除駐車制動后，才能調整后制動器間隙。

● 自動調整臂出現異常情況時，必須立即停車檢查自動調整臂以及制動系統其它部位的工作情況，并及時采用恰當?shù)拇胧┡懦收稀?
